二、绘图向导

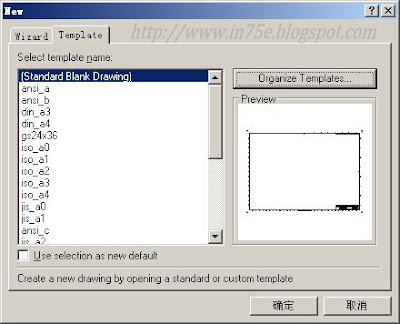

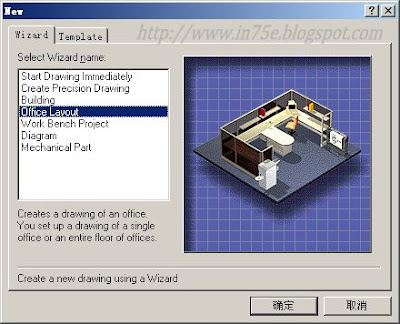

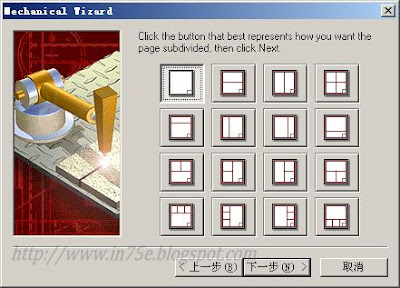

通过File New命令可以新建一个绘图文件。Wizard（向导）对话框包括了七类引导我们进入的专业绘图环境：

1. Start Drawing Immediately（直接开始绘图）
此向导将全部采用默认设置直接进入绘图环境；
2. Create Precision Drawing（精确绘图）
在向导指引过程中首先会被要求填入标题栏文本信息。接下来就要确定比例和幅面大小。在手工绘图时代，要想最终得到一张图面清晰、大小适当的图纸，我们就要综合考虑所绘内容的尺寸、图纸幅面以及绘图比例三个要素。AutoSketch这里也提供了辅助工具，根据给出的要素条件自动协调图面。

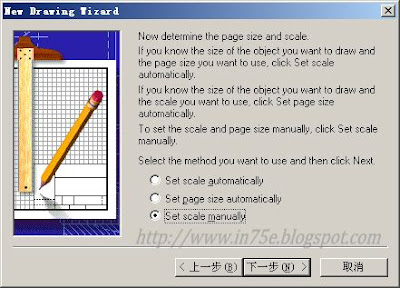

这里有三个选项：

发件人 AutoSketch 9 概略

a） Set scale automatically（自动设置比例）
在此方式下先Select type of scale（选择比例类型）。下拉菜单中预置了Any Scale（任意比例）、Architectural（建筑）、Engineering（工程）、Mapping（地图）、Metric（公制）五种类型，每种类型中都是国际标准规定选用的比例。在Enter the real world size of the drawn object（输入绘制对象的实际尺寸）下的Width（宽）/Height（高）栏内分别填入尺寸。Page（页面）按钮可以设置图纸幅面大小，默认值为采用打印机首选页面。

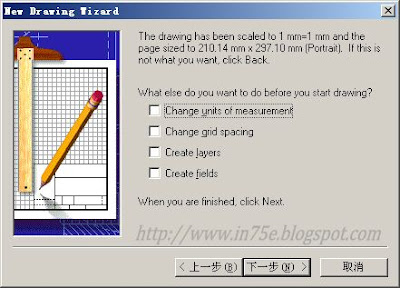

AutoSketch考虑到新建绘图文件后可能会用到如下的四项绘图规划Change units of measurement（改变单位）、Change grid spacing（改变栅格间距）、Create layers（创建图层）、Create fields（创建信息区），选中之后将在开始绘图时直接进入到相应的选项之中。

发件人 AutoSketch 9 概略

b) Set page size Automatically（自动设置幅面）
在这种方式下先输入绘制对象的实际尺寸，然后选择希望设置的比例，系统将自动计算图纸幅面的大小。

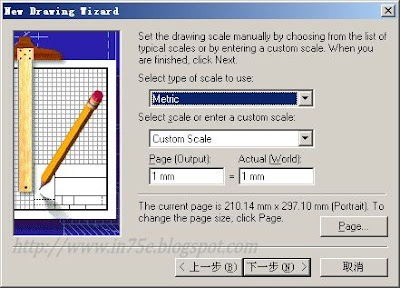

c） Set scale manually（手工设置比例）
在不确定绘制对象尺寸的时候则可以选择这种方式，直接选定比例和幅面。

发件人 AutoSketch 9 概略

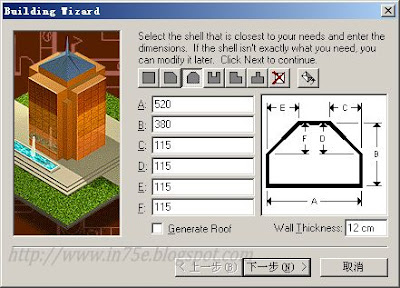

3. Building（建筑）
建筑类向导首先为我们提供了基本房型轮廓，按图例几何形状选择类型后即可输入轮廓尺寸，默认单位为厘米。旋转按钮可对图形以90度为单位逆时针进行旋转。按需设置Wall thickness（墙厚）尺寸和Generate Roof（生成房顶）选项后系统将会自动加载相关的预设属性生成基本轮廓图形。

发件人 AutoSketch 9 概略

4. Office Layout（办公区布局）
和建筑向导一样，这里也提供了基本轮廓，只是没有生成房顶选项。根据布局图强调物件规划放置的特点，这里增加了参照栅格的设置选项，分为：Paneling（方形栅格）、Ceiling Tiles or Other（矩形栅格）和No Grid（无栅格）三项，同时可对前两项分别设置栅格参数。
5. Work Bench Project（工作平台）
工作平台向导相对较为简单，只需设置好绘图单位、比例、尺寸精度等项目即可。
6. Diagram（图表）

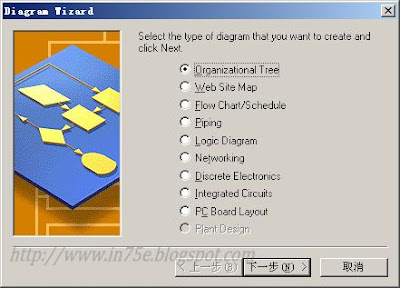

图表向导中又包括Organizational Tree(结构树)、Web Site Map(网站图)、Flow Chart/Schedule(流程图)、Piping(管道)、Logic Diagram(逻辑图)、Networking(网络)、Discrete Electronics(电子)、Integrated Circuits(电路)、PC Board Layout(电路板布局)、Plant Design(厂房设计)十个分类向导，

发件人 AutoSketch 9 概略

各类向导均会自动调用相关的专业符号库。

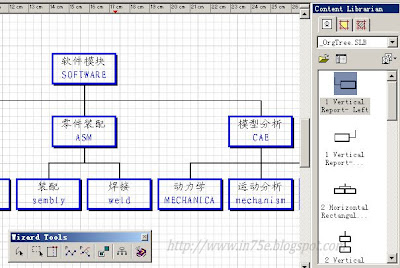

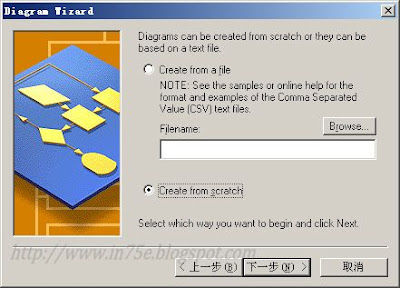

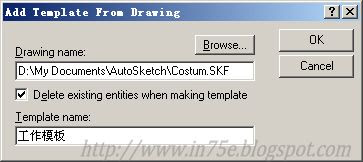

结构树类型是使用较为普遍的一种。进入分类向导后可以选择Creat from a flie（从模板文件创建）或者是Creat from scratch（创建新文件），

发件人 AutoSketch 9 概略

我们当然是创建新文件。

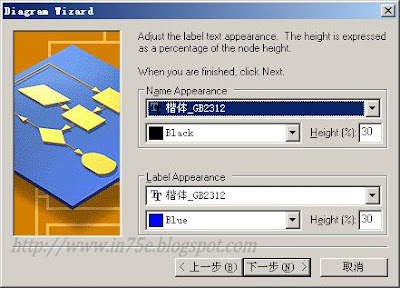

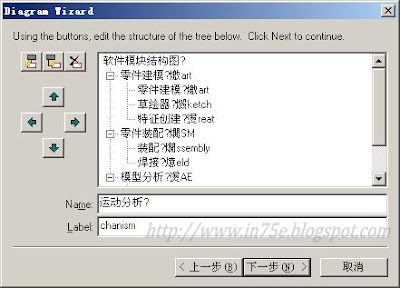

接下来出现的是结构图编辑对话框，左上角三个按钮依次为Add at the same level（添加同层级）、Add as a child（添加子层级）、Delete（删除），可以用它们将结构初步建立起来。上下左右四个方向按钮可以对结构进行调整，上下按钮可以使选中的某一层级在同一层内上下调整位置，而左右方向按钮可以使某层级在上下层之间移动。在Name（名称）和Label（标签）栏可以输入相应的内容将图表文本一并创建完成。
