AutoSketch 9 概略（五）

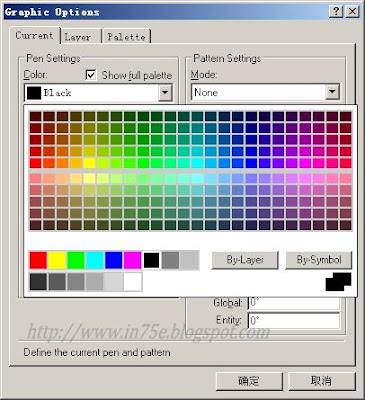

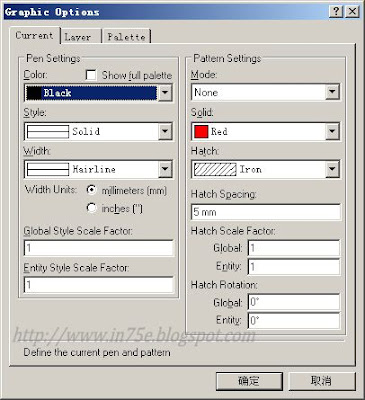

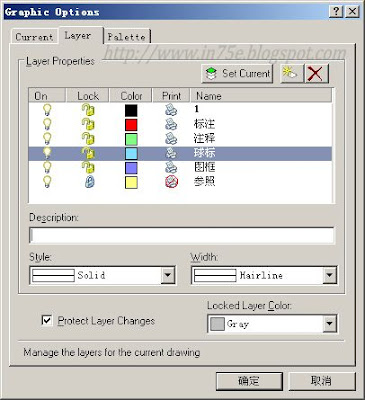

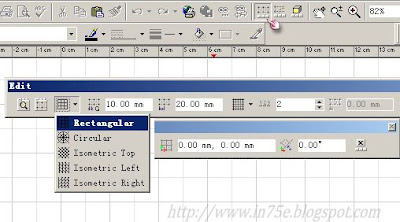

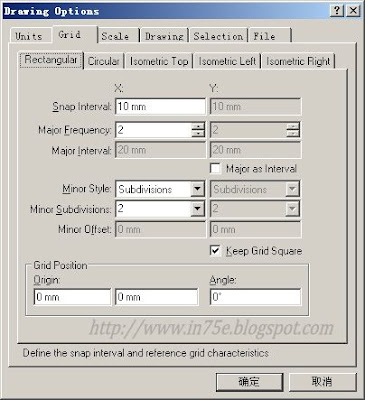

2. Graphic Options（图形选项） a) Current（当前设置） 发件人 AutoSketch 9 概略 Pen Settings（画笔设置）中包括了Color（颜色）、Style（线型）和Width（宽度）。 选中Show full palette(显示全部调色板)后将使画笔颜色的选择范围更大，否则将只显示首选的若干种颜色。 发件人 AutoSketch 9 概略 Width Units（宽度单位）可在毫米与英寸之间选择。 Global/ Entity Style Scale Factor（全局/图元线型比例） 全局比例控制图上所有图元的线型比例，而图元比例只影响到选用该比例绘制的图元。而且，当前的实际线型比例＝全局比例×图元比例。 Pattern Settings（填充图案设置）中首先可以选择Mode（填充模式）是None（无填充）、Solid（颜色填充）或Hatch（图案填充）。 Hatch Spacing（图案间距）控制图案中相邻两条平行线条的距离。 Hatch Scale Factor（图案比例）与Hatch Rotation（图案旋转角度）分别也有全局与图元系数只分，含义与线型比例相同。 b) Layer（图层） 发件人 AutoSketch 9 概略 如果一个图纸的图层规划合理，那么对它进行编辑与管理也会相当便利。 在Layer Properties（图层属性）中可以创建新图层，并为它指定名称、颜色、线型、线宽，同时还可以控制它的显示、锁定与否和是否打印。 Protect Layer Changes（保护图层改变）在选中时不能进行有关被锁定图层的操作，而取消选中时可以通过特性栏将其他图层的图元移动到锁定层中，同时解除该图层的锁定状态，并将它作为当前层。 Locked Layer Color（锁定层的颜色）使被锁定图层的图元转换为指定颜色，直至取消锁定。 c) Palette（调色板） Presentation Order（陈列顺序）依次列举了四种颜色排序方法。 在这里还可以通过Pick（拾取）来选取颜色，按自己的习惯定义调色板，并保存为*.pal调色板文件供选用。 3. Edit Grid（栅格编辑） 发件人 AutoSketch 9 概略 我们知道，在绘图时如果能根据图元的特点来选择了合适的栅格，那么将使我们的工作事半功倍。AutoSketch的栅格设置可谓灵活多样，它将在最大程度上满足我们的需要。 a) 栅格类型 · 直角坐标栅格 这也是最常用的一种类型，它以相互垂直的x、y方向长度来表达栅格； · 极坐标栅格 极坐标栅格与直角坐标栅格的区别在于极坐标是以一个长度矢量与一个角度来表达； · 等轴测平面栅格 等轴测平面栅格包括Top（顶）、Left（左）、Right（右）三个方向。在用二维的方法绘制三维效果的图形时用此栅格将相当便利。 b) 栅格参数 在Edit栏文本框可以依次设置Grid Snap（栅格捕捉）长度单位，Grid Line（栅格线）间距、次栅格样式、栅格原点以及栅格角度。其中，栅格线与次栅格线分别以深灰色和浅灰色来区分。 次栅格样式又可分为： · None(无次栅格)； · Subdivisions（细分），也就是将每个单位栅格之内再按设置值均分为多个次栅格； · Offset（偏移），将栅格线向一方偏移设定距离作为次栅格； · Double Offset（双向偏移），以栅格线为对称轴双向对称偏移。 Grid Angle（栅格角度） 以z轴为轴来旋转x轴以设定的角度，整个栅格网将产生旋转。 当然，还有更神奇的： 在Edit栏中还可以直接调用Drawing Options（绘图选项）中的Grid（栅格）设置部分。 发件人 AutoSketch 9 概略 这时大家会发现，这里不仅包括了前部分所提到的栅格参数设置，还有更多深入设置的选项。例如在直角坐标栅格标签页中，取消Keep Grid Square（保持栅格为正方形）的选中状态后，我们将可以对x、y方向分别来设置不同的参数值，对于次栅格也可以在x、y方向上设置不同的样式。 当然，栅格不一定要是线，还可以是“十”字或点标记，如果不需要时也可以关掉网格显示。在Edit栏调用View options（视图选项），Appearance（外观）标签页下有Reference Grid（参考栅格）选项，在这里可以控制栅格显示与否以及栅格与次栅格的样式、颜色和大小。 作为常用工具，系统还专门设立了Grid工具条。 发件人 AutoSketch 9 概略 在这里可以很方便的在直角坐标、极坐标和等轴测平面间切换，连续单击Double Grid Size（两倍栅格尺寸）/Halve Grid Size（减半栅格尺寸）按钮可以使栅格的比例成倍的增加或减小以适应不同幅面图纸的需要。在我们的绘制工作开始前，可以先考虑如何将栅格类型与栅格参数组合起来使用，以达到最高的使用效率。
