AutoSketch 9 概略（八）

b) Arc（圆弧）

发件人 AutoSketch 9 概略

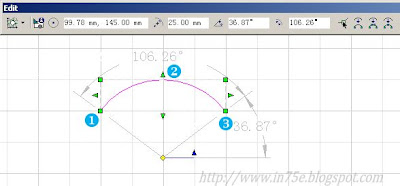

· 3 Point Arc（3点画弧）

发件人 AutoSketch 9 概略

3点画弧包括两种方式：
i. 用光标依次指定起点、第二点、终点；
ii. 用光标依次指定起点、第二点，此时按住CTRL键，第二点将转变为终点，我们要做的是再来指定中间点。

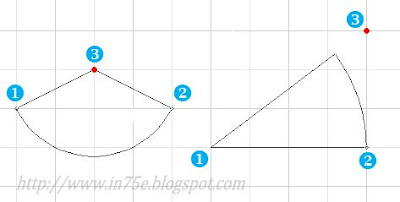

· 2 Points and Center Arc（2点、圆心画弧）

发件人 AutoSketch 9 概略

此工具也包括两种绘制方式：
i. 用光标依次指定起点、第二点、圆心点；
ii. 用光标依次指定起点、第二点，此时按住CTRL键，所指定的起点将转变为圆心点，第二点变为弧线起点，再指定第三点作为弧线终点。

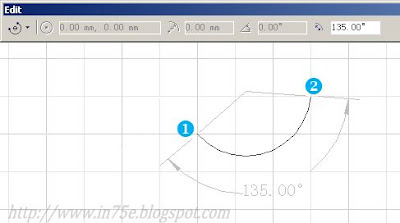

· 2 Points and Angle Arc（2点、包角画弧）

发件人 AutoSketch 9 概略

i. 按预设置的包角大小，指定起点与终点，以逆时针方向绘制弧线；
ii. 指定起点后按住CTRL键则改为以顺时针方向绘制。

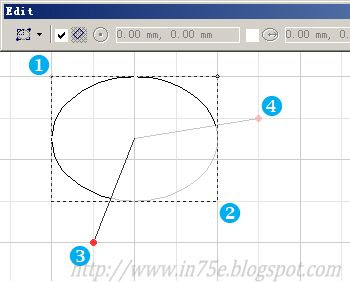

· Elliptical Arc Rectangle（矩形椭圆弧）

发件人 AutoSketch 9 概略

以对角线方式拖绘出与椭圆外切的矩形，然后依逆时针方向指定椭圆弧的起点与终点。

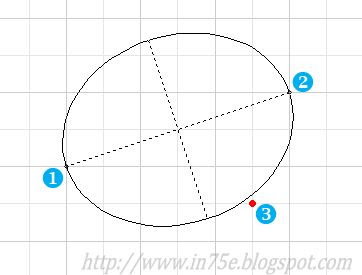

· Elliptical Arc Axes（轴线椭圆弧）

发件人 AutoSketch 9 概略

i. 指定两点作为一个轴，第三点确定另一个半轴的长度；
ii. 指定第三点时按住CTRL键，整个椭圆将随光标的移动而发生扭转，创建过程变为通过三点画椭圆。
椭圆成型后同样依逆时针方向指定椭圆弧的起点与终点。
c) Circle（圆）

发件人 AutoSketch 9 概略

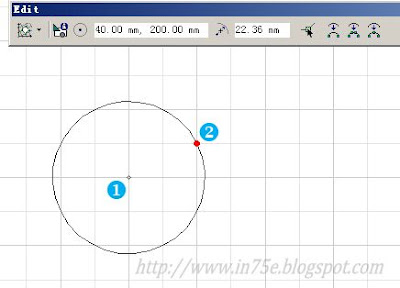

· Center，side Circle（圆心，边）

发件人 AutoSketch 9 概略

以光标先后指定圆心点和圆周上一点来画圆。
绘制完成后编辑栏会以文本框形式显示圆心坐标与半径。Edit Vertices（顶点编辑）按钮可以对圆进行拖动以修改位置与大小。
Convert Arc/Circle to Poly（转换圆弧/圆为多义线）、Convert Arc/Circle to Curve（转换圆弧/圆为曲线）、Convert Arc/Circle to Ellipse（转换圆弧/圆为椭圆）三个按钮可以将圆转换为其他的图元类型。

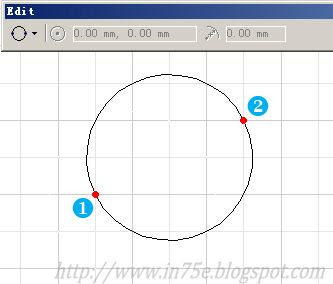

· Side，Side Circle（2点）

发件人 AutoSketch 9 概略

以两点定义直径的方式画圆。
· 3 Point Circle（3点）

发件人 AutoSketch 9 概略

以指定圆周上三点的方式画圆。

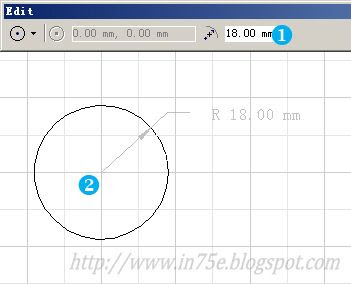

· Center，Radius Circle（圆心，半径）
按预设的半径值指定圆心画圆。

发件人 AutoSketch 9 概略

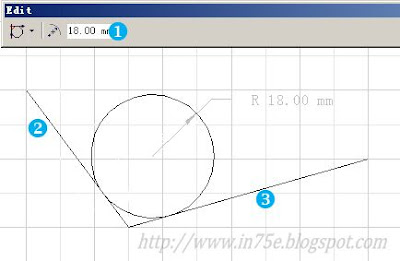

· Circle Tangent 2（切，切，半径）
按预设的半径值，选择两条曲线并与之相切来画圆。

发件人 AutoSketch 9 概略

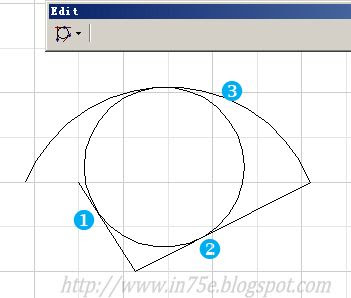

· Circle Tangent 3（切，切，切）
与三条曲线相切来定义圆。

发件人 AutoSketch 9 概略

· Ellipse Rectangle（矩形椭圆）Ellipse Axes（轴线椭圆）对应的椭圆与椭圆弧的绘制方式相同，只是取消了定义圆弧包角大小的过程。
