三、绘图环境设定
1. Drawing Options（绘图选项）
开始绘图之前必须要做的就是根据图纸特点来进行选项设置。菜单Tool Options下的绘图选项就是最必要的设置。

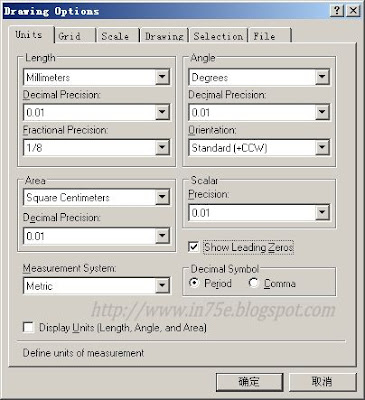

a） Units（单位）

在这里我们可以为Le ngth（长度）、Angle（角度）和Area（面积）设置单位，Decimal Precision（小数位精度）的选择范围在1～0.0000001之间，此精度将直接控制尺寸标注文本的显示位数。
Orientation（方向）确定角度的正方向，默认值为CCW（逆时针）方向。
Scalar（标量）精度，控制对图元和符号进行比例缩放时的取值精度。
Show Lerding Zeros（显示前导0）选项被取消勾选时将使小于1的小数不显示个位上的0，例如0.25则显示为.25。
Measurement System（度量单位系统）可在公制（Metric）和英制（English）之间切换，我国采用的是公制。
Decimal Symbol（小数点符号）按照我们的标准是采用Period（点）而非Comma（逗号）。
Display Units（显示单位）控制尺寸标注文本中是否要带上单位。

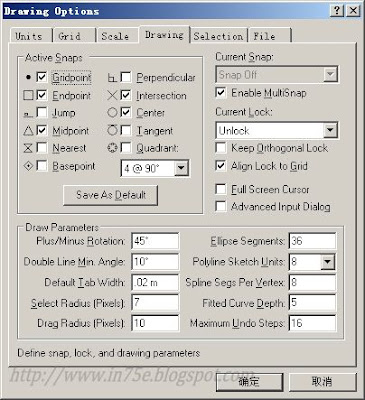

b） Drawing（绘图）

发件人 AutoSketch 9 概略

CAD中如果没有捕捉功能，那么绘图过程是不可想象的。
Active Snaps（激活的捕捉）中有Gridpoint（栅格点）、Endpoint（端点）、Jump（跳移）、Midpoint（中点）、Nearest（最近点）、Basepoint（基点）、Perpendicular（垂点）、Intersection（交点）、Center（圆心）、Tangent（切点）、Quadrant（象限点）十一种捕捉类型，我们可以根据需要来选择。在绘图过程中，当光标捕捉至目标点后即会在该点上显示相应的图标。
需要加以说明的是Jump（跳移）和Quadrant（象限点）捕捉方式。

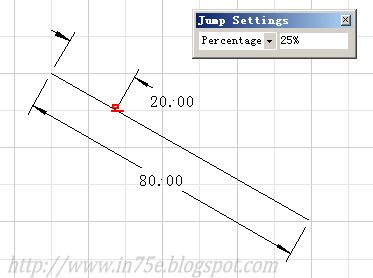

在Jump被勾选时Jump Settings工具条同时被激活，跳移方式分为Distance（距离）和Percentage（百分比）两种，捕捉时将按照预设的跳移值来进行捕捉。下例中在全长为80mm的线段上跳移捕捉25%的位置即20mm处。

发件人 AutoSketch 9 概略

象限点默认是4个，在圆周上以90°均分，所以在选项框中以4@90°来表示。下拉列表中有从4@90°～72@5°多级选项，从而最多有细分圆周的72个象限点供捕捉。
按常用习惯设置好捕捉选项后可以单击Save As Default（保存为缺省项），免去以后每次启动AutoSketch后的设置。

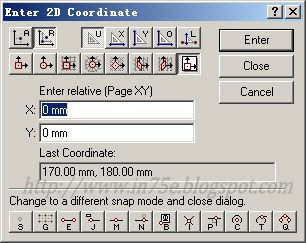

Enable MultiSnap（启用多种捕捉）勾选时可同时选择多种捕捉方式；取消勾选时Current Snap(当前捕捉)项被激活，我们可以在下拉列表中单选一种捕捉方式来使用。Snap Off（关闭捕捉）会使所有捕捉都无效，而当其中的Absolute（绝对）或Relative（相对）类型被选中时再进入到绘图模式下，系统会出现Enter 2D Coordinate（输入二维坐标）对话框，

发件人 AutoSketch 9 概略

以手工输入坐标值的方式辅助定位。Last文本框提示上一点的坐标值。单击Absolute或Relative可在绝对或相对坐标输入方式间切换。System（系统）菜单下列举了多种坐标系供选择，如果选择了Polar（极坐标）类型，则坐标值表达方式也由直角坐标的x、y值变成了R（半径）、？（角度）值。
处在单一捕捉模式时，光标右下角会显示以当前捕捉类型名称缩写的两个大写字母，我们可以由此判断当前的捕捉状态。
Current Lock（当前锁定）设置中也有Unlock（不锁定）、X－axis（X轴）、Y－axis（Y轴）、Orthogonal（正交）和Normal（法线）五个选项。它们分别在图元绘制和编辑时起到约束方向的作用。
作为频繁使用的功能，系统单独设立了Lock（锁定）工具栏。在绘制图元时如果锁定了X或Y，则绘制方向将分别保持与前一点水平或垂直；锁定正交则可以保持与前一点在水平或垂直任一方向上对齐。锁定法线方向则可以保持与前两点所构建的连线垂直。

发件人 AutoSketch 9 概略

Keep Orthogonal Lock（持续正交锁定）
在选择任一锁定时，一旦退出绘制命令则锁定选项自动回复到不锁定状态。勾选此选项使用正交方式后，锁定状态将不会退出，直至手工切换锁定。

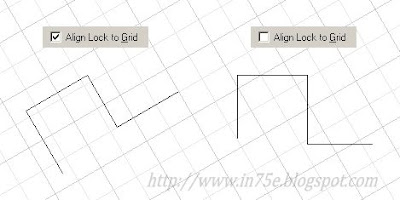

Align Lock to Grid(锁定与栅格对齐)
当栅格发生旋转或使用等轴测平面栅格时，勾选此项将使图元绘制方向始终与当前栅格保持水平或垂直。
