从名字就可知道All In One是一个集成度极高的工具栏[图 4_01]，其中包括了所有常用的选择、查看、绘制、编辑四大类工具。
1. 选择工具[图 4_02]
a) Select Direct（直接选取）
直接选取工具可以点选也可以框选。和AutoCAD相同，框选时根据鼠标从左向右或从右向左拖动方向的不同选取结果也分为完全包含对象才能选中和与对象局部相交即可选中。
需要多选时可同时按住shift键选择。
b) Select All（全选）
c) Modify Selection（编辑器选取）
编辑器选取工具类似于AutoCAD中的快速选取命令，且功能较之更全面。它提供了图层、颜色、线宽、样式、类型、数据库等多种过滤器和“和”“或”“否”“排除”等逻辑判断语句的组合，使得要达到任意的选取都相当简单。
图例中根据Qualifier（限定条件）轻松设定了语句，在‘标注’图层，且颜色为‘Blue’，但排除线宽为1mm。凡是符合此条件的图元将都被选中[图 4_03]。
d) Select Inside Polygon（多边形选取）
由光标指定任意数量的顶点构成一个封闭的多边形，在此区域内的图元将都被选中[图 4_04]。
e) Select Fence（划选）
划选是通过指定多个顶点构成一条连续线，与此线条相交的图元会被选中[图 4_05]。绘制过程中如果有顶点定位错误，可按Delete键实时删除。
f) Clear Selection（取消选取）
g) Marquee（矩形选区）
 |
| 发件人 AutoSketch 9 概略 |
选区不同于选取，选区被设定后将一直保存在内存中直至被手工清除或被下一个选区取代，所以选区也可以被反复使用。
h) Irregular Marquee（不规则选区）
按多边形选取的方法构建选区。
 |
| 发件人 AutoSketch 9 概略 |
选区的应用范围较广：
· 可以将选区内的图元或位图通过菜单Edit Copy复制至Windows剪贴板。
· 选区也是编辑器选取中限定条件之一。
· 将选区保存为视图，调用视图时可将选区内容最大化显示。同时，此视图也可以作为打印范围。
 |
| 发件人 AutoSketch 9 概略 |
· 在拉伸图元时也会用到选区，下文中会有详述。
i) Clean Marquee（清除选区）
2．查看工具
 |
| 发件人 AutoSketch 9 概略 |
a) View（视图）
b) Redraw（重画）将通过重新计算来刷新视图。
c) Zoom Realtime（实时缩放）以光标的上下推移来实时动态控制视图的显示比例。
d) Zoom In（放大视图）/Zoom Out（缩小视图）可通过对页面进行框选或单击来进行缩放视图。
e) Pan Realtime（实时平移）与Pan（平移）的区别在于：在平移过程中，PanRealtime将动态显示移动过程，比较直观；而pan则只显示移动矢量。
f) Last View（上一视图）/Next View（下一视图）可在连续的多次视图操作中直接回到前一视图或进入到下一个视图。
g) View Selection（选集视图）将把选中的图元最大化显示。
h) View Page（页面视图）可以显示整个页面，而不考虑绘制的图元。
i) View Extent（范围视图）将显示全部的图元，不论图元是否在页面范围之内。
j) View Save（保存视图）可以将常用的视图保存起来作为命名视图，便于以后调用或作为打印区域。
 |
| 发件人 AutoSketch 9 概略 |

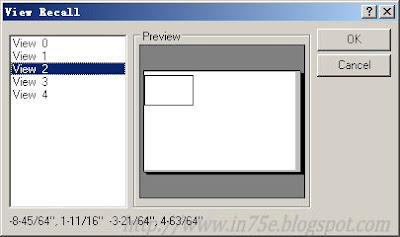

k) View Recall（恢复视图）对话框中会列出已保存的视图名称，右侧以预览方式显示了该视图的范围，下端同时标示出视图范围左下角和右上角的坐标值。
 |
| 发件人 AutoSketch 9 概略 |
对于所有已保存的视图我们可以在菜单View Options下的Custom（定制）页进行Change（重命名）和Delete（删除）管理。
 |
| 发件人 AutoSketch 9 概略 |
l) 和许多软件一样，AutoSketch也支持一个图形的多视口显示，以便于对图形的整体和局部同步观察。单击文件标题栏前的图形按钮，在弹出菜单中可以选择Split / Unsplit（拆分/取消拆分）将使视口在一个和四个间切换。在四视口状态时双击纵向或横向分界线又可以将视口切换为上下或左右分布的两个视口。
 |
| 发件人 AutoSketch 9 概略 |
