AutoSketch 9 概略（七）

3．绘制工具
a) Line（线）

发件人 AutoSketch 9 概略

· Line Single（单段线）
单段线是以光标指定起点与终点来画线，可以重复使用此命令直至右击鼠标或按Esc键退出绘制。

发件人 AutoSketch 9 概略

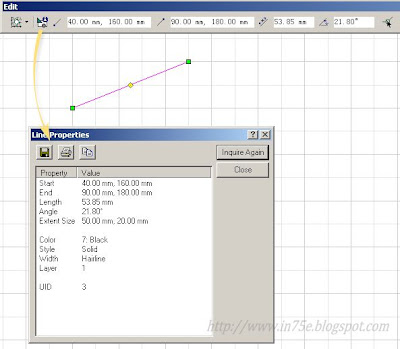

最后绘制的一条线将保持选定状态，Edit（编辑）栏将同时激活：
Inquire Entity（对象查询）按钮将以列表窗口形式显示该线条的各项几何参数和图层、线宽等属性；文本框依次显示起点座标、终点座标、长度、角度的值，可直接输入新值来修改此单段线。
Edit Vertices（顶点编辑）工具可任意拖动线段的两端点以达到直接修改的目的。
· Line Segment（线段）

发件人 AutoSketch 9 概略

线段工具有两种使用方法：
i. 以编辑栏上预先设置的固定长度及角度值绘制线段，仅用光标控制起点定位位置。此方法特别适合在大量相同线段不规则分布时使用；
ii. 以编辑栏上预先设置的固定长度值绘制线段，而角度可在绘制时按住CTRL键，用光标指定起点和第二点（方向矢量点）来确定。

发件人 AutoSketch 9 概略

· Line Multiple（多段线）

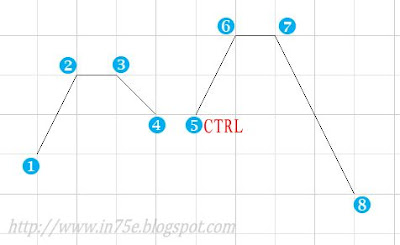

以依次指定起点－第二点－第三点－第四点……的方式连续绘制首尾相连的线段。当然，考虑到中间偶尔也有局部不相连的情况，软件提供了在不退出命令的前提下按住CTRL键指定新起点的功能。
下图中，指定第五点的同时按住CTRL键，则第四点至第五点间就断开了。

发件人 AutoSketch 9 概略

· Line Double（双线）
在编辑栏设定对齐方式及双线宽度来绘制。对齐方式又分为：左对齐

发件人 AutoSketch 9 概略

、中对齐

发件人 AutoSketch 9 概略

、右对齐、自定义对齐四种。
当选择自定义对齐方式时，Offset Distance（偏移距离）被激活，这时可手工输入指定点至双线中心的距离。

发件人 AutoSketch 9 概略

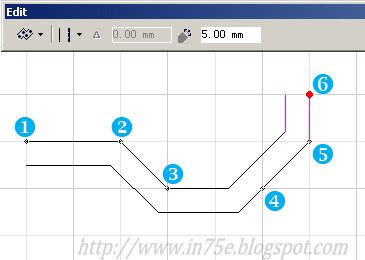

这里还有一种更灵活的绘制方式就是：在绘制的过程中可任意切换对齐方式和更改偏移距离，使所绘双线能达到很复杂的组合。下图中，第一至第三点为左对齐，第四点开始便切换为右对齐。

发件人 AutoSketch 9 概略

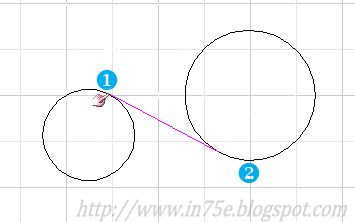

· Line Tangent（切线）
在两端圆弧或圆之间绘制公切线。

发件人 AutoSketch 9 概略

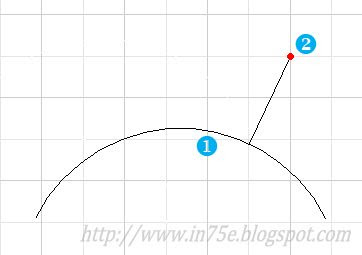

· Line Perpendicular（垂线）
选择直线、圆弧、圆上任意一点并拖动即可绘制它们的垂线。

发件人 AutoSketch 9 概略

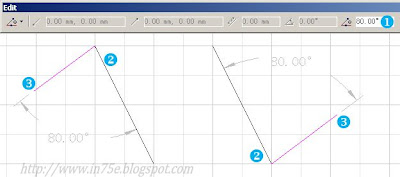

· Line Angle（角度线）
首先指定夹角的大小，然后选择原有线段，再用光标指定第二点来确定角度线绘制方向。其中，选择原有线段时拾取点的位置将关系到绘制角度线的起点位置，确定原则是：其起点在原有线段距离拾取点距离较近的一个端点上。

发件人 AutoSketch 9 概略
